Andriod界面設計的分辨率和尺寸適配全攻略

非常適合android界面設計的新手們。25學堂顧把Andriod界面設計的分辨率和尺寸適配全攻略奉獻給大家!

第一、屏幕尺寸:

一般表示是手機的實際物理尺寸,屏幕尺寸指屏幕的對角線的長度,單位是英寸,1英寸=2.54厘米。

比如常見的屏幕尺寸有3.5、3.7、4.2、5.0、5.5、6.0等。

以下是相關的單位術語:

(1),?Screen size?屏幕的尺寸,即對角線長度(單位inch-英寸)

(2), Screen density屏幕密度,即單位長度像素點數(pots/inches)

(3), Resolution 分辨率,即屏幕的總像素點數(width * height)

(4), Density-independent pixel (dp)獨立像素密度。標準是160dip.即1dp對應1個pixel,計算公式如:px = dp * (dpi / 160),屏幕密度越大,1dp對應 的像素點越多。



第二、屏幕分辨率:屏幕上顯示的像素個數,單位尺寸內像素點越多,顯示的圖像就越清楚。單位是px,1px=1個像素點。

分辨率720*1280表示手機水平方向的像素為720,垂直方向?yàn)?280.

市場上主流分辨率有:480*800、 720*1280、 1080*1920(其他的早該淘汰了,忽略不計)。

特別注意:這里的分辨率和我們ps里面設置的分辨率不是同一個分辨率。

一般設計的時候我們?cè)O(shè)置PS的分辨率為:72 像素/英寸

app chicun



第三、屏幕密度:表示屏幕每英寸有多少個像素。即屏幕像素密度。?單位是dpi

幕像素密度與屏幕尺寸和屏幕分辨率有關,在單一變化條件下,屏幕尺寸越小、分辨率越高,像素密度越大,反之越小。



第四、Andriod相關的單位:

px:像素(設計師都知道像素是什么)。

dp:andriod開發中用于描述尺寸和間距。

sp:和dp一樣,只是用于描述字號和行距。 ?這個跟android開發工程師相關。我們?cè)O(shè)計師只要按照設計的單位 px即可。但是標注的時候,必須采用。

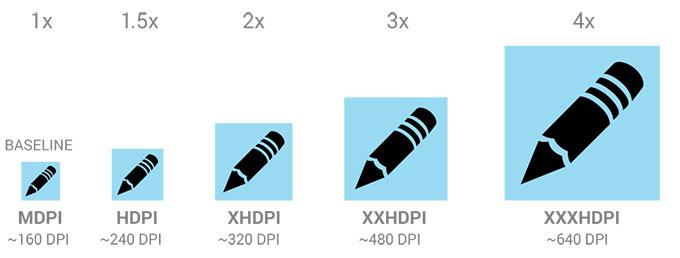

android-分辨率



下圖為圖標的各個屏幕密度的對應尺寸

屏幕密度 圖標尺寸
mdpi 48x48px
hdpi 72x72px
xhdpi 96x96px
xxhdpi 144x144px
xxxhdpi 192x192px

下面是目前主流的屏幕密度:

240dpi(480*800px) 、320dpi(720*1280px)、480dpi(1080*1920px)



第五、android適配原理

Android手機的程序會尋找最佳界面資源:

1, 排除與設備設置不符合的資源

2, 根據限定詞(qualifier)的優先級,按照順序查找

3, 在限定詞下,是否存在資源路徑

4, 排除不包含在限定詞中的資源路徑

5, ?繼續執行不同的限定詞查找,直到找到相應的資源

換句話說:

android會有專門放置適配圖片的地方:

drawable—xhdpi、drawable—hdpi、drawable—mdpi、drawable—ldpi



第六:PS的設計尺寸

1.一般采用720*1280的來設計。切圖可以直接適配720*1280分辨率的機型。當然也可以是1080*1920px

2.720*1280下的切圖資源基本可以適配其他機型,有些特殊的切圖需要單獨適配的,比如icon等。

3.適配480*800的機型,只需要把切圖*0.75即可。

4.適配1080*1920機型,只需要把切圖*1.5即可。

5.適配1080*1920的時候,不要單獨硬生生的將圖標放大1.5倍。這就要求在720*1280下畫圖的時候,盡量采用矢量圖形來畫 ? ? ?圖。比如在720*1280下圖圖標是48px*48px的時候,適配1080*1920時候,48px*1.5=72px。把矢量圖形調整為72px即可。把 ? 切圖資源給開發,開發會把切圖單獨放到xxhdpi的文件目錄下,就會自動適配1080*1920的了。

同樣要是適配480*800的,48px*0.75=32px,把切圖給開發,開發會把切圖資源單獨放到hdpi的目錄下,就會自動適配的。

720*1280下的切圖資源,開發是放到xhdpi的目錄下的。

注意:大家在設計圖片的時候盡量采用偶數來設計。開發可以直接寫出來的就盡量不要切圖。



第七、只需要提供一套標注即可。

原則上需要為不同分辨單獨進行標注,但由于開發成本等各種考慮。

?選取320dpi下(分辨率為:720*1280)進行設計,此分辨率下1dp=2px。

設計師要建立相對單位概念,可以直接使用dp標注尺寸、sp標注文字大?。?

Andriod官網中就采用相對單位進行標注的。
