今天25學堂跟大家來聊一聊?Android APP標注尺寸入門教程和app標注工具。

眾所周知，對追求高還原的移動APP產品來說，移動APP設計稿上的精確尺寸標記是必不可少的的一步。很多設計師都抱怨APP程序員做的效果太差，跟設計圖相差太多，你有沒有提供最規范的Android APP界面標注尺寸呢？ 有沒有提供設計師的UI設計規范給程序員呢？

其實，作為一名移動APP設計師，這些我們都應該在于Android程序員溝通好的基礎上，盡最大的努力為他們提供最全的設計規范和設計標注、測量等信息。

下面是某安卓設計師的實踐和工作總結。值得參考，也可以說是設計 Android APP的最佳實踐：

1. 畫布大小定位 720 x 1280，72 dpi

2. 只使用偶數單位的尺寸，比如 96 px 的列表項高度，16 px 的邊距，64 px 的圖標邊長

3. 只使用 24 pt，28 pt，36 pt 和 44 pt 的字體

4. 設計完成以后，所有尺寸的 px 值除以 2 作為 dp 數值交給工程師

5. 所有字體的 pt 值除以 2 作為 sp 數值交給工程師

6. 所有切圖變成三份，分別是原始大小、縮小 1.5 倍，縮小 2 倍，分別作為 xhdpi，hdpi，mdpi 的資源交給工程師

具體的如下圖：

下面是一些解答你疑問的安卓術語啦！

為什么要選擇720*1280來作為設計稿，而且分辨率設置為72

因為 320 dpi 屏幕的分辨率最常見的是 720 x 1280，以這個尺寸作為畫布尺寸，是最帶感的，這樣的設計稿就和應用在最多數的 320 dpi 的機器上運行起來的樣子一樣。

而且挑密度最大的，因為圖片縮小比放大好，放大會失真，選 320 dpi 作為目標屏幕，為其他屏幕提供圖片時，只需要縮小。

72 dpi 是 Photoshop 的默認設置，不要改就好，這個數字和后面的換算有關系。

Android 4.0 以后的設計規范中建議只使用四種字號，分別是 12 sp，14 sp，18 sp 和 22 sp，這也是 Android framework 用到的全部字號。

下面25學堂根據前輩的一些經驗，分享2個安卓字體的換算方式：

有兩種算法：

算法一

根據 dp 的定義「在 160 dpi 的屏幕上，1 dp 大約等于 1 px」，那么在 320 dpi 的屏幕上，1 dp 約等于 2 px，我們就是為 320 dpi 做的設計，所有 px 值除以 2 就是 dp 值。字體略復雜一點，1 pt = 1 / 72 inch，即在 72 dpi 的畫布上，1 pt = 1 px，我們的畫布就是 72 dpi，又有 1 sp 約等于 2 px（同 dp 的定義），所以 1 sp = 2 pt，所有 pt 值除以 2 就是 sp 值。

算法二

可以想象是把一個 320 dpi 的手機屏幕放大到了 Photoshop 里，放大倍數是 320 / 72，即手機上的 1 dp，在畫布上就是 320 / 72 dp，而 1 dp = 1 / 160 inch，所以在畫布上就是 2 / 72 inch，而畫布是 72 dpi，所以在畫布上就是 2 px，即手機上的 1 dp 對應畫布上的 2 px。字體的計算一樣，只是多一個在 72 dpi 上，1 pt = 1 px 的轉換。

至此，都算清楚了，在這個畫布上，px 到 dp，pt 到 sp 都是除以 2 的關系。

最后，給 320 dpi 做的圖片，到 240 dpi，160 dpi 上就要分別縮小 1.5 倍和縮小 2 倍。

第二部分：常用的一些APP標注工具

第一個：馬克鰻

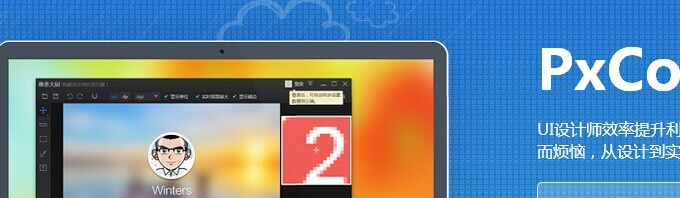

第二個：苦逼APPUI設計師的標注切圖的利器—PxCook
