我們都知道android平臺有多種不同的分辨率，很多控件的切圖文件在被放大拉伸后，邊角會模糊失真。

而且在整個android開發的過程中，經常會因?yàn)闆]有處理好切圖文件，使整個APPUI界面看起來很變扭，因?yàn)楹芏鄨D片都被拉伸和壓縮，比例極不協調！

一般負責的安卓程序員會想在drawable-hdpi,ldpi,mdpi下放不同分辨率的圖片，這樣雖然可以有效避免圖片失真，但是這樣一是麻煩而是圖片資源似的整個項目太大。所以有時候我們想要是有些圖片可以拉伸而不失真多好啊，這時候我們就要想起android安卓為我們提供的9.png格式的圖片。

9.png格式的圖片是安卓平臺上新創的一種被拉伸卻不失真的好辦法。也是解決Android平臺多種分辨率適配的最佳方案。

我們通俗點來解讀下 什么是“.9png” 中文名字“點九” 哈哈 之前25學堂也有介紹《APP設計和切圖基本知識點》

.9PNG，其實相當于把一張png圖分成了9個部分(九宮格)，分別為4個角，4條邊，以及一個中間區域，4個角是不做拉升的，所以還能一直保持圓角的清晰狀態，而2條水 平邊和垂直邊分別只做水平和垂直拉伸，所以不會出現邊會被拉粗的情況，只有中間用黑線指定的區域做拉伸。這樣的處理的界面顯示結果才是最完美的。使用9.png圖片的時候，你還會驚奇的發現一個幾KB或者幾十KB的圖片，變得非常的小，一般只有幾百個字節那么大，?讓安卓系統加載起來當然會更加的流暢。

總的來說：.9png它可以將圖片橫向和縱向隨意進行拉伸，而保留像素精細度、漸變質感和圓角的原大小，實現多分辨率下的完美顯示效果，同時減少不必要的圖片資源，可謂切圖利器。

第一部分：下面我們來看看安卓切圖前輩的心得：

1、考慮適配Android 各種復雜的分辨率，如主流的1280X720, 800X480, 640X480,480X320,以及各種非主流分辨率。

2、.9神器

3、PNG24+jpg

4、可交互控件盡量不小于最小可操作尺寸：android規范是48dp

5、圖片中的可視元素盡量在文件中居中，便于對齊和標注

6、能用代碼實現盡量避免用圖，如單色色值、漸變、文字、分割線等

7、考慮控件的通用性。

第二部分：站在開發者的角度去進行安卓切圖

在進行安卓切圖之前，APPUI設計師一定要與安卓程序員進行必要的溝通。尋找一種方便的安卓切圖規則。當我們能夠不用.9png的工具切圖的時候，盡量不用。因?yàn)椤包c(diǎn)九”的制作工具為“draw9patch”用起來比較繁瑣。新手也未必會切好。

所以，我們盡量在理解了.9png的原理之后，在ps里面直接切就行。然后切好一個頁面直接給到程序員實現。如果程序員套切圖的時候，發現不對的地方也有及時反饋給你，或者app設計師及時去咨詢。

APP設計元素切圖示例圖：

在切圖的過程中，還會發現不同的情景，要時刻想著你要的結果，通過對此區域的仔細處理，可以更好的為圖片上所承載的內容做排版。這樣開發同學只要通過一些簡單的屬性設定，就可以實現效果圖上精確的布局。同時減少不必要的開發，精簡代碼，提高產品的性能，積少成多，帶給用戶更好的體驗感受。

第三部分：APP設計師要學會思考，選擇更優的安卓切圖方式

這個只能具體案例具體分析啦。多動手吧！

下面是3點算是關于安卓android APP切圖規范吧。

盡可能的減小資源的大小，切圖的時候盡可能減小資源的大小，為產品安裝包瘦身。

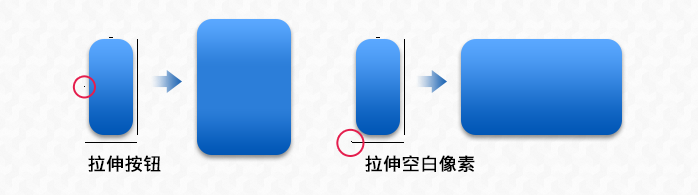

1.“點九”圖片拉伸1個像素與拉伸10個像素效果上是沒有區別的，所以盡量縮小圖片的尺寸。

2.當我們遇到有紋理的背景或有紋理的按鈕時，切圖原則為：找到紋理的規律，用最小的切圖去平鋪，可以想象中圖案疊加的原理。

3、適當壓縮圖片質量，在單色或沒有過多效果時可存儲為png8位或索引模式。

第四部分：安卓切圖進階部分(.9png制作教程)

1、下載安裝工具：? draw9patch.zip 該工具SDK中自帶。

首先你需要給自己的電腦安裝上java于系統的默認目錄下。沒有安裝java的同學可以在百度搜索：jdk-6u20-windows-i586，安裝包大小80M左右。draw9patch下載地址

然后使用andriod模擬器—android-sdk-windows，打開SDK/tools目錄下的“draw9patch.bat”文件，出現載入窗口：

2.導入并編輯

將png圖片拖拽到該窗口中. ?如下圖，自動進入編輯界面。圖中介紹了每個區域的內容及功能注釋。

預覽右側的視圖發現，圖片的邊緣處于普通拉伸狀態。

3、現在我們?cè)趫D片邊緣點擊左鍵，繪制出黑線，即圖片需要被拉伸的部分。如下圖，對4條黑線做了注釋。

如果失誤多繪的部分，可按住shift鍵的同時點擊鼠標左鍵擦除)。

4、如圖所見，三種拉伸結果均已完美顯示，已實現我們想要的拉伸效果，假設這是一個有顯示文字的窗體，那么文字顯示的區域，程序也會控制在黑線對應范圍。

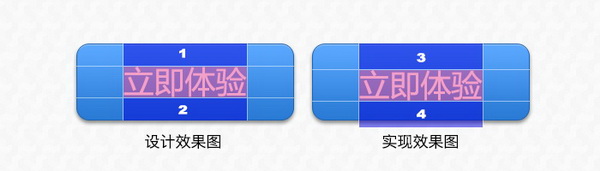

解釋： ? ? ? ? ? 1號黑色條位置向下覆蓋的區域表示圖片橫向拉伸時，只拉伸該區域

2號黑色條位置向右覆蓋的區域表示圖片縱向拉伸時，只拉伸該區域

3號黑色條位置向左覆蓋的區域表示圖片縱向顯示內容的區域

4號黑色條位置向上覆蓋的區域表示圖片橫向顯示內容的區域

沒有黑色條的位置覆蓋的區域是圖片拉伸時保持不變（比如，如果圖片的四角為弧形的時候，當圖片被任意拉伸時，四角的弧形都不會發生改變）

5、如果失誤多選了部分，可按住shift鍵，點擊鼠標左鍵去掉黑色條

6、右邊3個黑色圖形區域?yàn)轱@示當前拉伸效果

7、選擇好區域后，點擊左上file-》save 9-path，保存圖片，后綴名為xxx.9.png。

8、解釋：我們可以看見圖片的周圍多了4個黑色條，不要急這個圖片還不能用，這就是原始的9.png圖片，當我們進行下一步操作后，這個圖片就變得正常了。

更多詳細的方法點擊：http://blog.csdn.net/pugongying1988/article/details/6938972
