關于教程

在本教程中，我們會通過一步步了解分析一張等距視角的2.5D小房子是如何誕生的。以及在這過程中我們將會學習到一些等距視角風格通用的繪制技巧和方法，讓我們在今后可以通過自己的創意繪制出屬于自己的小房子

那么我們開始吧~

教程步驟

步驟1：新建文檔

首先，我們打開Adobe Illustrator , 新建一個文檔

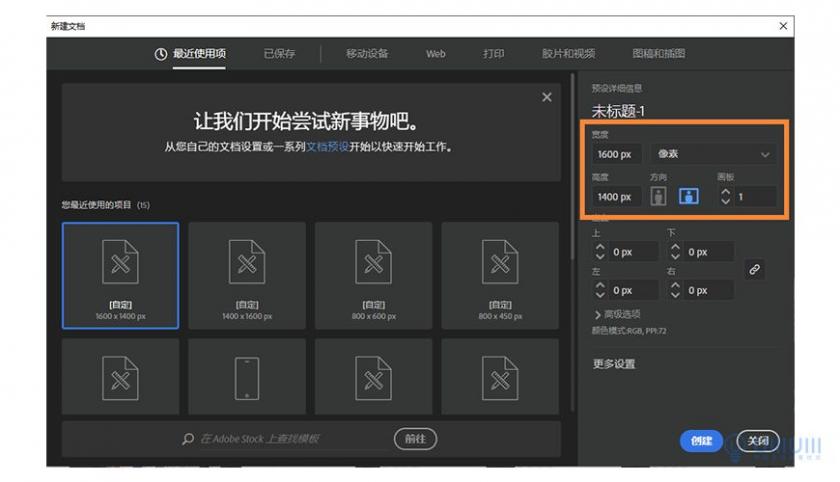

選擇左上角的 文件->新建（快捷鍵 ctrl＋N），參數設置如下：

步驟2：繪制基礎圖形

在繪制之前，我們需要了解教程中所要使用到的幾個基礎操作工具

步驟01：創建等距網格

等距網格是我們在繪制等距風格的插畫時最基礎也是最重要的步驟。

不論是在繪制2.5D的小房子或是其他等距風格插畫時，等距網格的創建都可以幫助我們統一畫面的角度，并且方便進行繪制，讓新手小白也可以輕松上手等距風格

第一步，我們先在畫布中創建一條直線

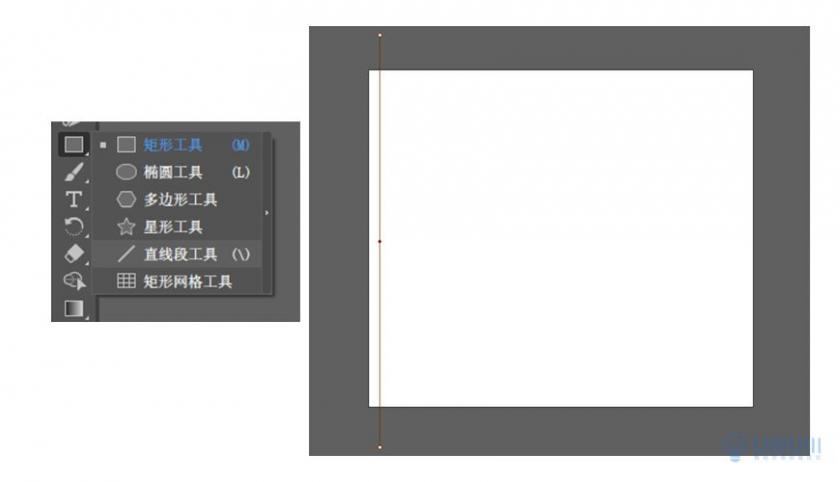

在左側工具欄中找到矩形工具圖標，右鍵單擊，在彈出的工具框中選擇直線工具

按住shift鍵同時繪制直線可以讓直線在繪制時保持垂直或水平

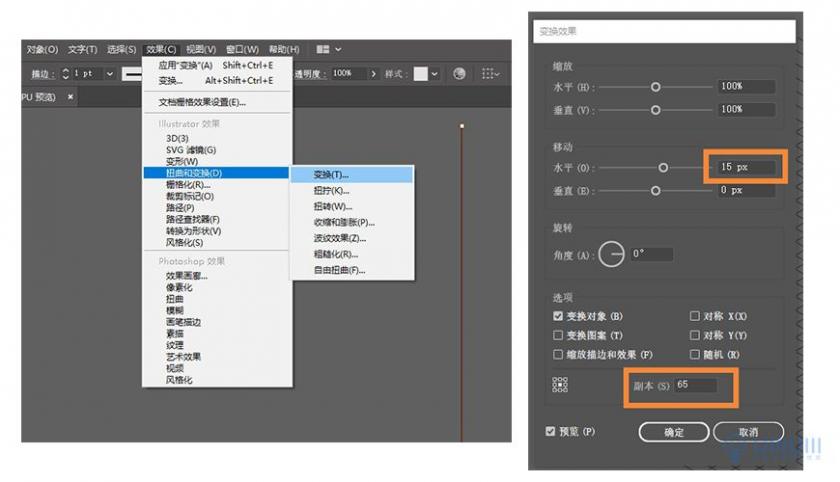

第二步，選中直線，在上方窗口中點擊 效果->扭曲和變換->變換，在彈出的變換面板中輸入以下參數

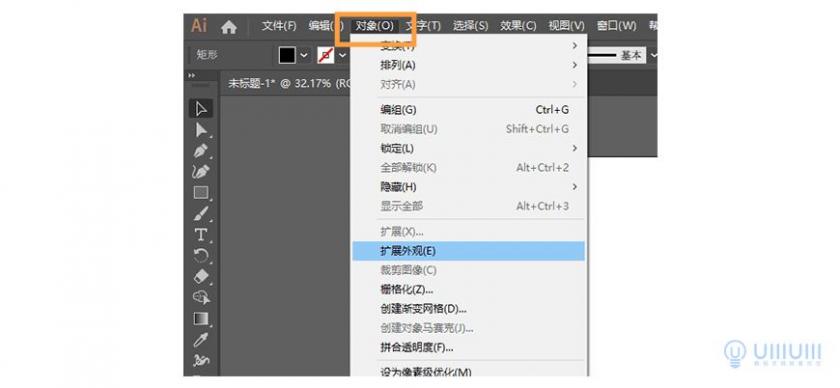

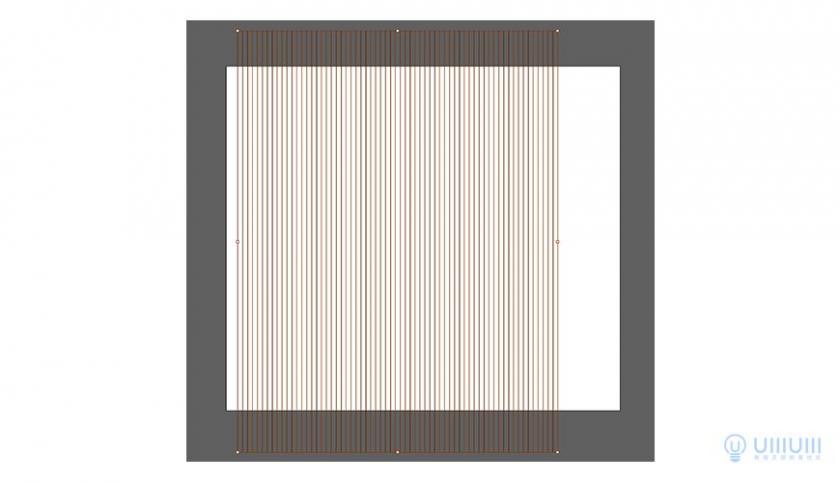

第三步，選中變換后的直線，在上方菜單欄中點擊 對象->擴展外觀，對直線進行拓展操作

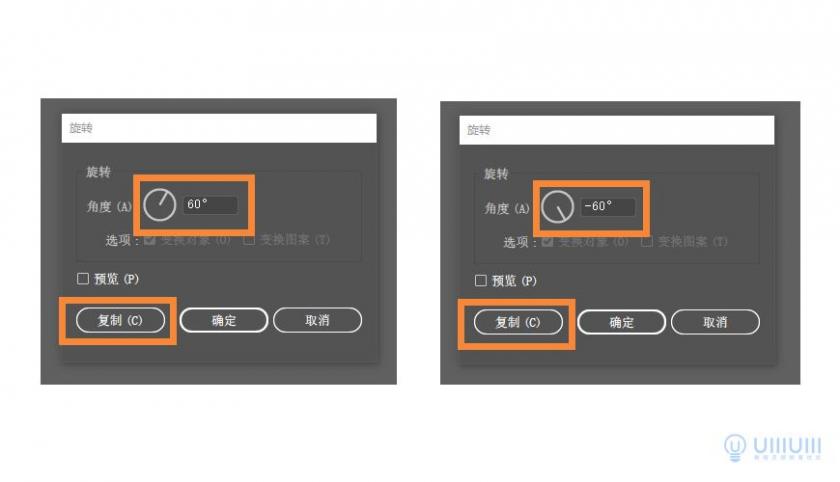

第四步，鼠標右鍵 變換->旋轉，或在上方菜單欄中選擇 對象->變換->旋轉。角度為60°，點擊復制。重復旋轉操作，角度為-60°，點擊復制

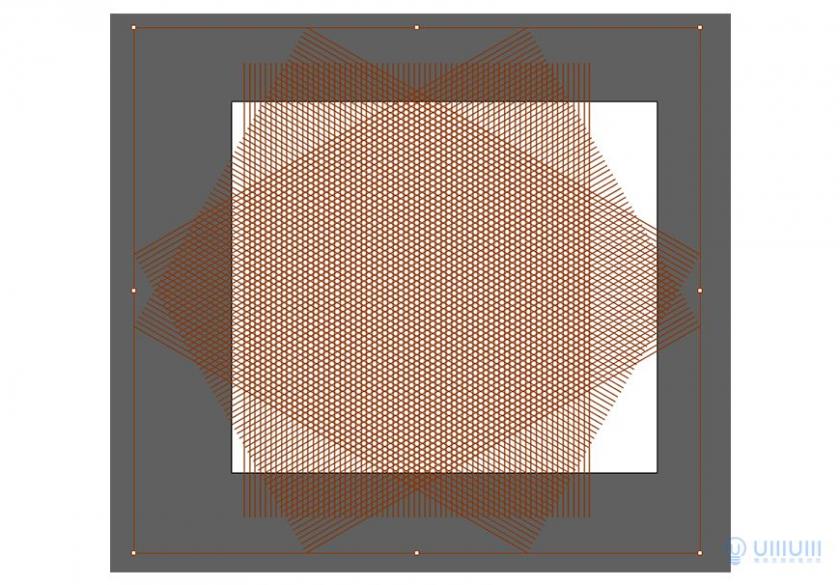

在進行兩次旋轉后我們會得到以下圖形

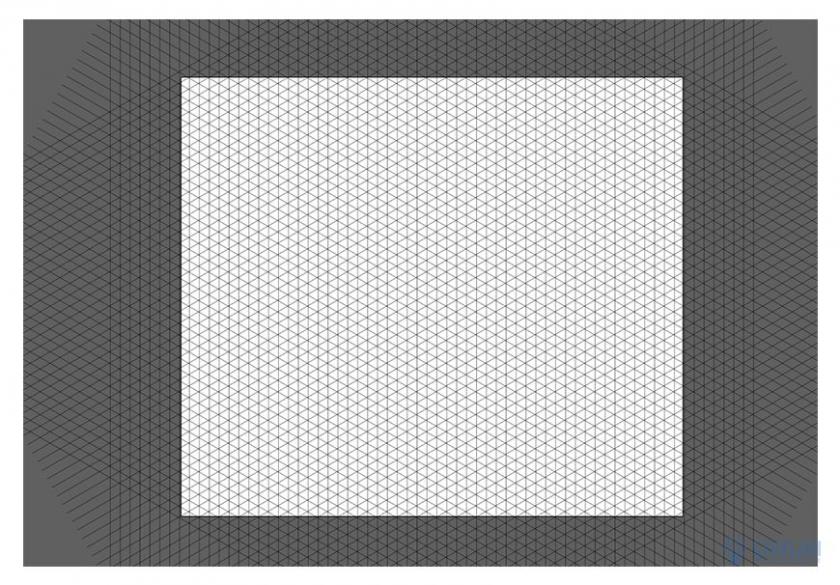

第五步，對圖形進行適當?shù)姆糯蠛途€條的微調，保證等距網格完全覆蓋住畫布區域

到此我們的等距網格便繪制完成了。今后在創作等距風格的插畫時，網格的繪制方法始終適用。繪制時我們只需要使用鋼筆工具沿著網格進行勾勒就可以畫出等距的圖案效果即可

在使用鋼筆工具時，我們也可以搭配工具欄左側的直接選擇工具對畫出的圖形進行錨點的移動和變形

接下來我們就用鋼筆工具搭配等距網格來繪制小房子的基礎造型吧

1-1 墻面和屋頂

1-2 屋檐

1-3 房子裝飾

1-4 門框

1-5 招牌

1-6 窗戶

1-7 煙囪

到這里我們的小房子的基礎造型就繪制完成啦，現在我們需要給它加上一點小物件讓它看上去更加生動

步驟02：突出和斜角

在繪制小物件之前，我們需要了解一個方便的3D工具——凸出和斜角。它是繪制等距風格插畫時另一個關鍵的工具，當我們沒有辦法使用鋼筆工具繪制透視正確的等距圓形或不規則造型的物體時，突出和斜角就會是一個很好的幫手：

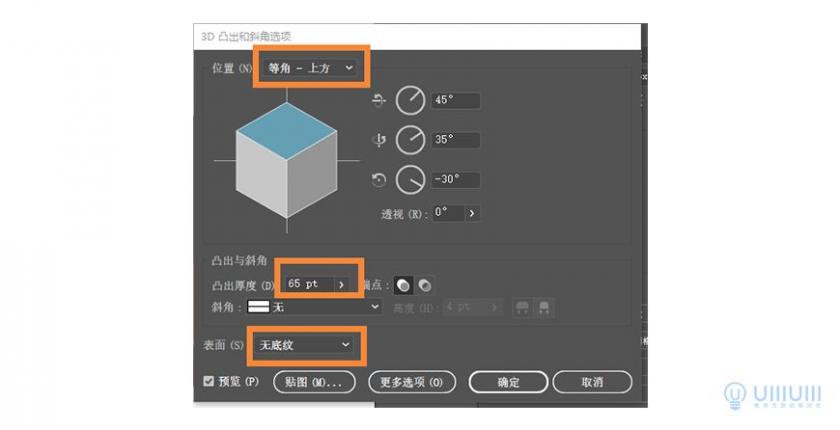

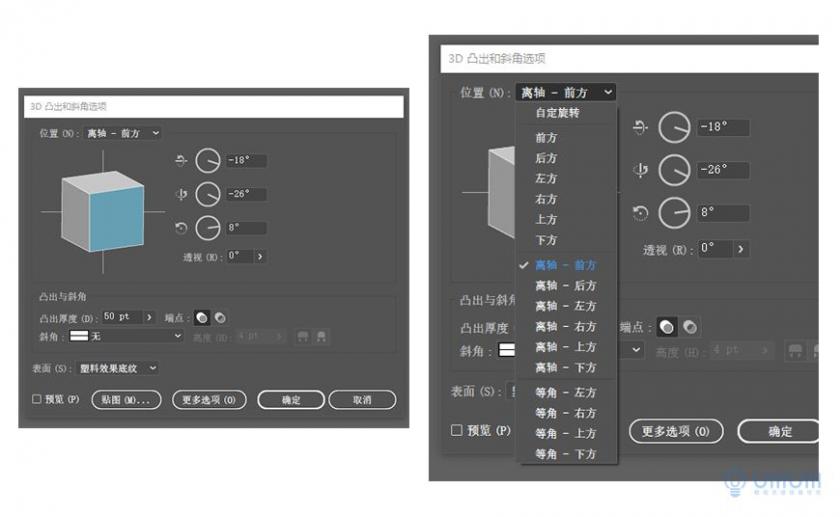

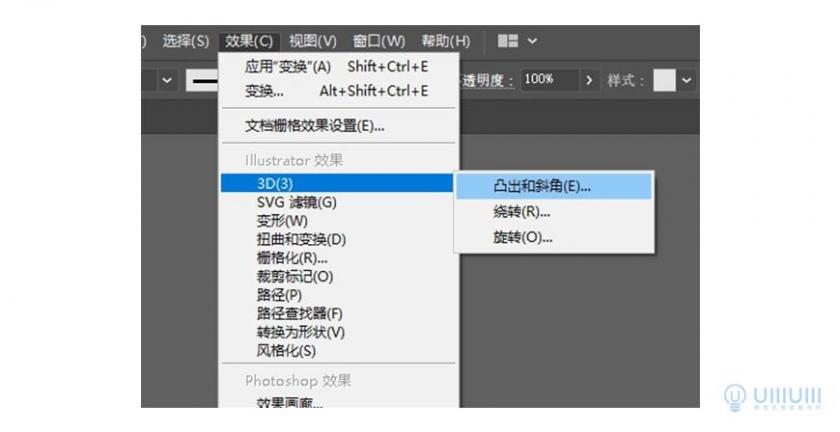

點擊菜單欄中的 效果->3D->凸出和斜角

我們可以在彈出的面板中對選中的圖形進行任意的3D立體效果的變換，也可以在位置中選擇預設的角度對圖形進行變換操作

需要注意的是：突出和斜角面板中，無特殊需要，在表面選項中推薦選擇無材質選項

在我們對圖形添加了突出和斜角的效果后，我們需要通過拓展外觀的方式將圖形進行拓展操作，否則我們無法對圖形做進一步的處理

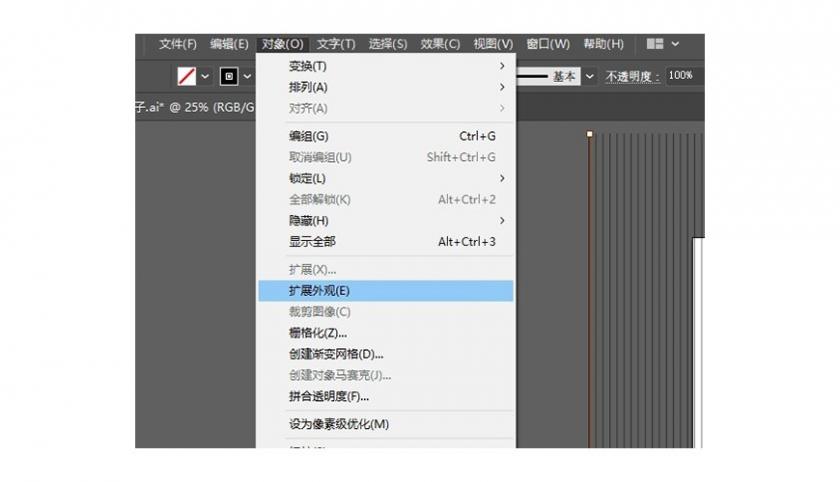

具體操作為：選擇突出和斜角過后的圖案，在菜單欄中找到 對象->拓展外觀

拓展外觀完成后，如果我們需要對圖案的每一個塊面進行單獨的調整，則需要對其進行取消編組的操作

具體操作為：選中拓展后的圖形，右鍵->取消編組

注意：拓展外觀后的圖案需要進行三次取消編組的操作

接著我們運用突出和斜角操作就可以對圖形進行快捷的3D效果的制作啦

2-1 空調

在制作空調的管道時，我們使用了突出和斜角的方法，將圓形變?yōu)?D效果的圓柱體，通過更改厚度的方式得到圖中的管道效果

2-2 招牌文字

注意：當我們在制作文字的立體效果時，需要對文字進行轉曲的操作，將文字轉換為形狀。接著繼續進行凸出和斜角的操作。直接使用凸出和斜角效果會使文字變形

圖中的書籍和豎線效果同樣是使用矩形通過凸出和斜角的方式制作的

2-3 馬路

為了讓小房子更好的體現效果，我們需要給它加上一段馬路，豐富它的場景

馬路的制作步驟同樣使用凸出和斜角操作，為了讓它看上去比較柔和，我們可以在第一步畫矩形時使用直接選擇工具進行圓角處理，在做凸出和斜角效果。圓角為25px

馬路厚度的具體參數為：

2-4 路面

在馬路的形狀上，我們可以添加一個小矩形，通過凸出和斜角做一段模擬路牙的效果

操作與制作馬路相同，都是通過將矩形添加凸出和斜角的方式進行制作的。圓角同樣為25px

具體參數如下：

繪制完成后我們可以將路面上方的塊面復制一個，去掉填充改描邊效果，給路面添加一圈路沿

步驟03：繪制裝飾物件

到此我們的小房子加上馬路的基礎效果就做好了，我們需要對它進行添加細節和小物件，讓畫面更豐富，更有生活中街頭的感覺

3-1 樹和盆栽

3-2 窗玻璃和公告牌

3-3 路燈

3-4 護欄

護欄的制作我們可以通過繪制出正面圖后添加凸出和斜角的方式進行，這樣不僅可以縮短繪制的時間，也避免了透視出錯的可能

3-5 電線桿

3-6 招牌燈

招牌燈的制作與上述的空調管道的制作同理，都是通過繪制圓形后添加凸出和斜角，并更改厚度的方式制作的

3-6 紙箱

3-7 小車

3-8 花壇

3-9 下水道和地磚效果

做到這里我們基本的小房子的畫面已經全部完成了。但是馬路的效果還是并不夠凸出，所以我們需要給馬路加上虛線，讓它更直觀。這時，我們要用到另一個快捷工具——混合工具

步驟3：混合工具

混合工具可以通過變換步數的方式將一個圖形進行重復操作。例如本教程中馬路上的虛線，就是通過混合工具進行創建的。這樣做可以縮短繪制時間，并讓虛線保持對齊

具體操作如下：

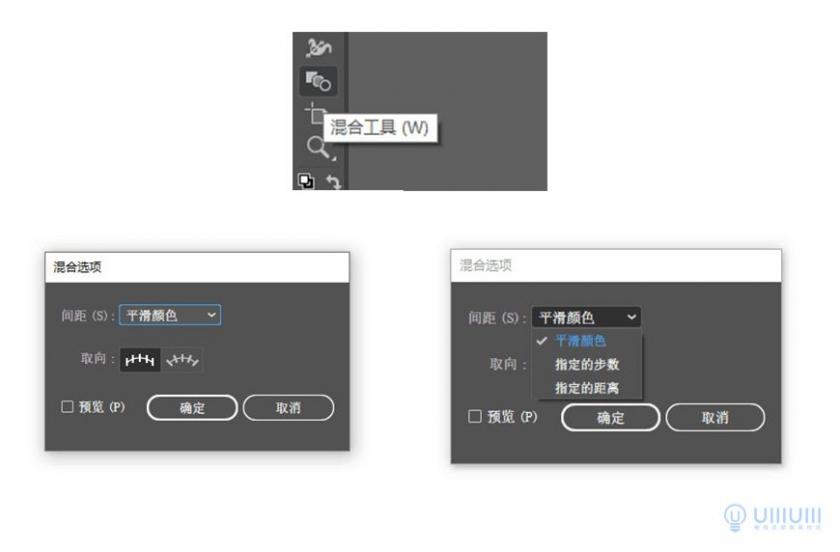

創建圖案選中兩個圖案，后在左側工具欄選擇混合工具，依次點擊圖案，會自動生成以兩個圖案為首尾，中間重復的線段

此時，我們可以通過雙擊工具欄的混合工具圖標，進行進一步的參數設置?；蛑苯舆x擇 對象->拓展，對混合結果進行拓展

在本教程中的虛線，需要我們先用鋼筆工具繪制出等距的矩形，接著使用上述操作對矩形進行混合效果

效果如下：

步驟4：添加投影和背景色

當我們把小房子的全部圖案都畫好后，需要進行最后一步——添加投影，讓小房子看上去更立體。這時我們首先需要確定光源，確定光照的角度，接著使用鋼筆工具根據物體的輪廓和光源繪制出投影。并新建一個與畫布相同大小的矩形，將圖層放在最低層，做背景

最終添加完的效果如下，到此我們的小房子便繪制完成啦！

最終效果圖

相關素材：
