設計軟件Figma的‘變體組件’功能更新全面解讀
Figma作為一個線上協作設計平臺,因其強大的組件功能,越來越受到設計團隊的青睞。
為幫助用戶對組件進行更加高效的管理,2020年11月初,F(xiàn)igma在其網站上發布了組件的變體功能。
Figma官網:https://help.figma.com/hc/en-us
本文主要通過變體組件的創建過程,來向您介紹本次更新中值得關注的功能。

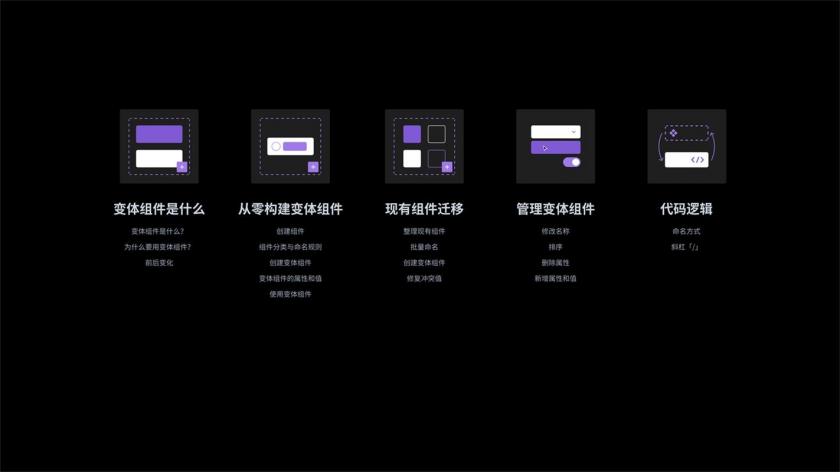

以下分為五個章節來敘述:
1.變體組件是什么
2.從零構建變體組件
3.現有組件遷移
4.管理變體組件
5.代碼邏輯
以下內容會按照構建順序進行拆解

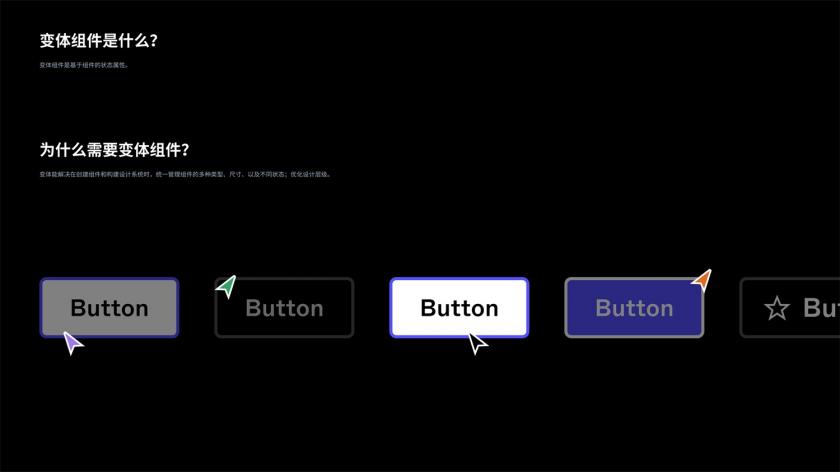

變體組件是什么
1. 變體組件是什么?
變體組件是一種基于組件的狀態屬性。
2. 為什么需要變體組件?
變體組件能在創建組件和構建設計系統時,幫助用戶統一管理組件的多種類型、尺寸、以及狀態;可以達到優化設計層級的目的。
△ 多人協作使用變體組件快速且統一
3. 前后變化
使用變體組件前,單個組件的多種類型、狀態的管理相對紊亂,而創建變體組件后能夠通過資產面板快速選擇及切換。
演示:
Before
Figma發布組件變體之前,用戶要使用組件,得通過冗雜的資產列表去搜索組件;想要切換組件時需在右側屬性面板中翻找組件列表。
After
創建變體組件之后,簡化了資產面板組件列表;用戶切換選擇組件在右側屬性面板中也進行了分類。
從零構建變體組件
1. 創建組件
組件是什么:組件是UI界面設計中復用性較高的對象,在Figma中組件(Component)是可以復用的任意對象,通過創建組件可以對該對象進行統一管理。
組件詳情文章:
2. 示例:按鈕
簡單的介紹一下按鈕組件的建立過程,后續我們會用到它來創建組件變體。
第一步:繪制按鈕組件
將圖標/文字/矩形背景尺寸排列好
第二步:自動布局
選擇圖標和文字后,在右側點擊自動布局
第三步:創建組件
全選按鈕元素,右鍵「Create Component」按鈕,創建組件(?)
以上3步是創建一個基礎按鈕組件的步驟,眾所周知,按鈕組件在設計系統中是一個擁有多種形態的組件。那么在創建變體組件之前,我們需要同時創建其他類型的按鈕組件。
3. 組件分類與命名規則
想要?jiǎng)?chuàng)建變體組件,我們盡可能的完善該組件的狀態、尺寸、以及組合形式,通過合理的分類排布能夠幫助我們更有效的創建。
例如:按鈕組件會有類型、尺寸及狀態的分類。
在給組件命名時,我們通常也會以分類的排序來進行組件的命名。(例如:Type/類型下會有主要「primary」/次要「secondary」/幽靈「ghost」/虛線「dash」這四個具體名稱值;Size/尺寸下會有大尺寸「large」/中尺寸「medium」/小尺寸「samll」三種尺寸值;State/狀態下會有默認「default」/懸?!竓over」/點按「press」/禁用「disable」四種狀態值。)
那么一個大尺寸正常狀態下的主要組件的命名為:Button/primary/large/default。
△ 按鈕組件分類展示

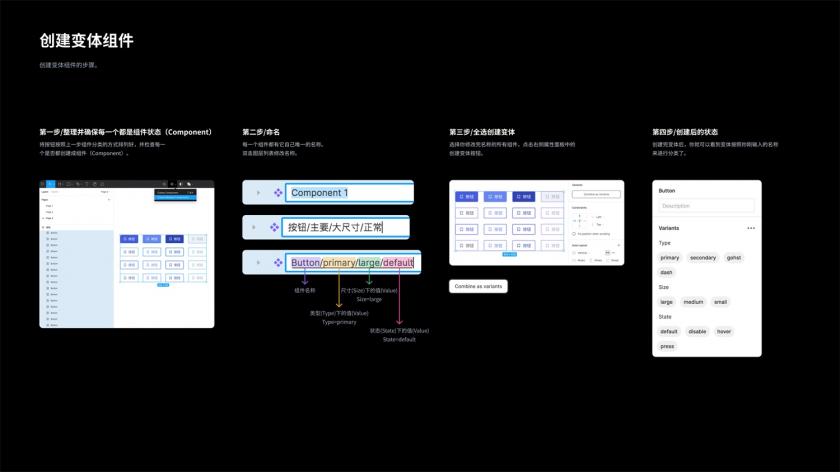

4. 創建變體組件
完成上面的組件創建及命名過程后,我們選擇所有按鈕組件創建變體組件。
第一步:整理并確保每一個都是組件狀態
將按鈕按照分類方式排列并檢查每一個是否都創建成組件(?)。
第二步:命名
每一個組件都有它自己唯一的名稱,雙擊圖層列表修改名稱;例如:Button/secondary/medium/default
第三步:全選創建變體
選擇所有需要?jiǎng)?chuàng)建變體屬性的組件,點擊右側屬性面板中的創建變體按鈕。
第四步:創建后的狀態
當組合創建變體屬性后,你就可以在右側屬性面板中看到變體的分類屬性和值。
△ 步驟詳細圖

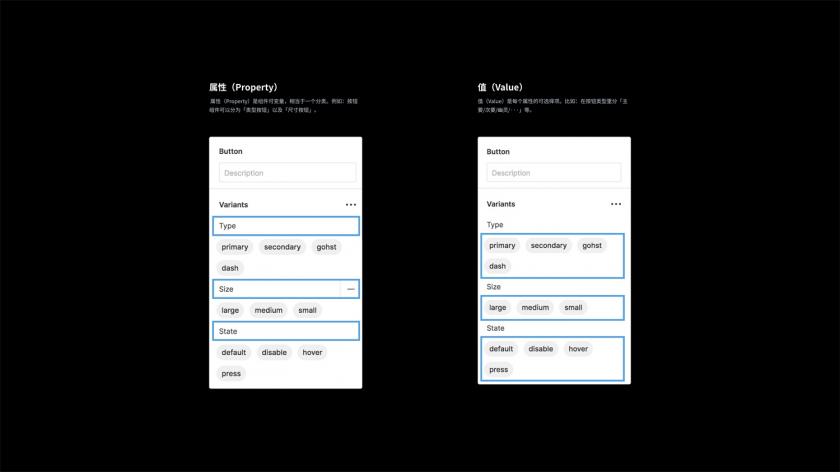

5. 變體組件的屬性和值
變體組件的屬性和值 (Property&Value)是用來管理變體組件的主要參數,通過修改變體組件的屬性和值能夠合理管理組件的變體狀態。
屬性(Property)
屬性是變體組件的可變參數,相當于一個變體組件的大分類。例如:按鈕組件可以分為「類型按鈕」「尺寸按鈕」以及「狀態按鈕」。
值(Value)
值是每個變體組件屬性下的可選擇項。比如:在按鈕類型里分「主要/次要/幽靈/···」等。

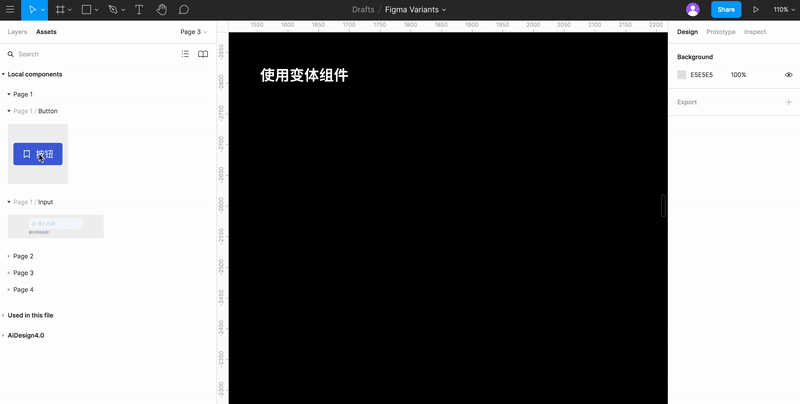

6. 使用變體組件
所有按鈕組件創建成變體組件后,我們可以在左側資產「Assets」中拖拽按鈕組件至中心畫板中,嘗試使用一下。
現有組件遷移

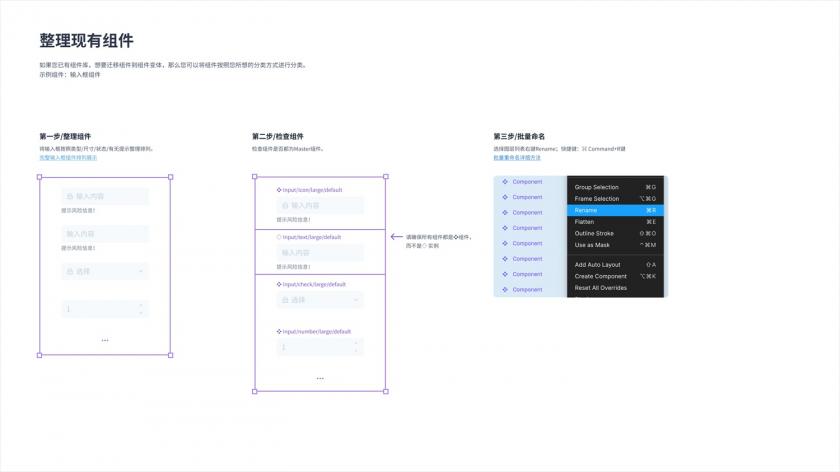

1. 整理現有組件
如果您已有組件庫,想要遷移組件到組件變體,那么您可以將組件按照您所想的分類方式進行分類。
示例組件:輸入框組件
第一步:整理組件
將輸入框按照類型/尺寸/狀態/有無提示整理排列。當然你也可以按照你所想的分類順序進行組件分類。
第二步:檢查組件
檢查要?jiǎng)?chuàng)建組件變體的組件是否都為組件(?),而不是實例(◇)。
第三步:批量命名
在右側圖層列表中選擇需要重命名的組件,右鍵 。
2. 輸入框組件
以AI Design為例,現有輸入框組件展示,在輸入框變體組件示例中將有無提示作為開關屬性(True/False)。

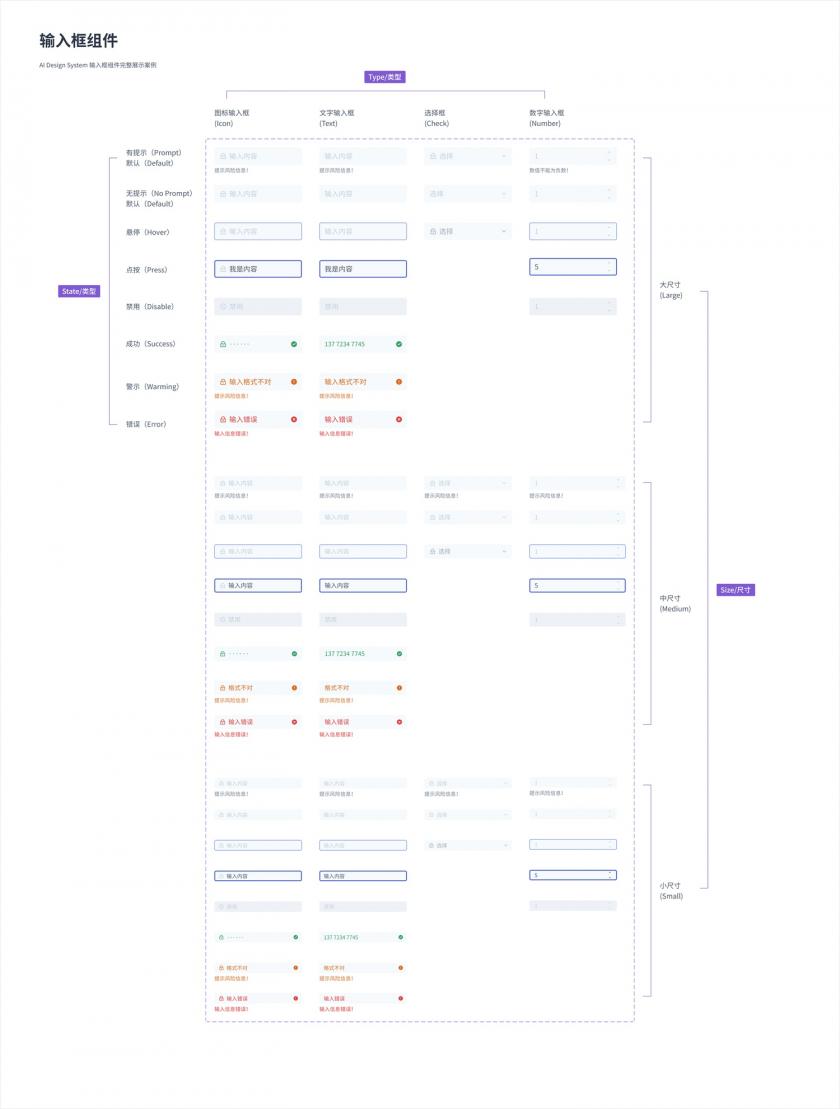

△ AI Design System輸入框組件展示
3. 批量命名
批量命名能幫你快速添加前綴或者修改部分命名,提高創建組件變體的效率。
重命名文章: Layers(Figma官方文章)
第一種:統一前綴
選中需要重命名的圖層,右鍵快速重命名,在輸入框中輸入前綴名稱,點擊Current name按鈕。

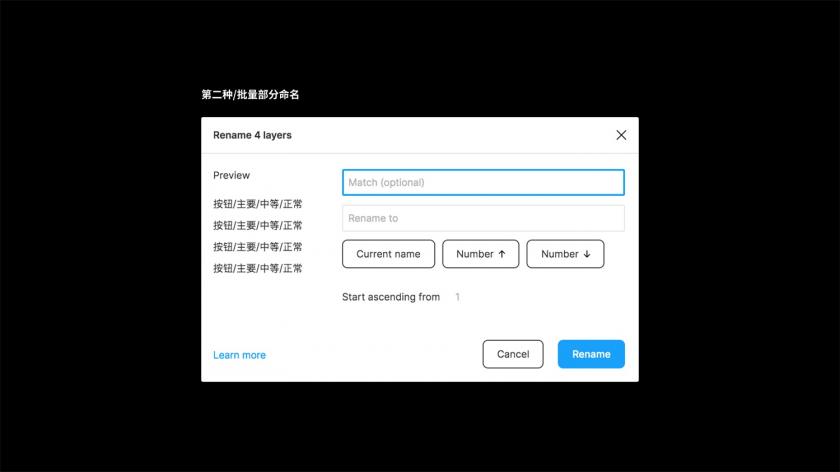

第二種:批量部分命名
選中需要重命名的圖層,右鍵快速重命名,在Mactch輸入框中輸入要匹配的命名,在 to中輸入你想修改的名稱。
第三種:添加數字后綴
選擇圖層列表右鍵,點擊Number??,那么圖層命名則會從上往下按順序命名。
4. 創建變體組件

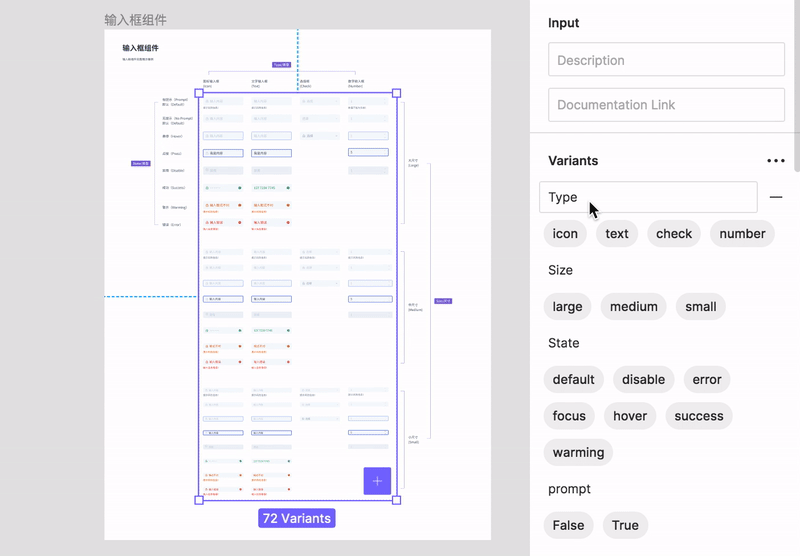

整理并檢查所有輸入框組件后,全選組件點擊「Combine as variants」創建變體組件。最后在右側屬性面板中查看輸入框組件變體。

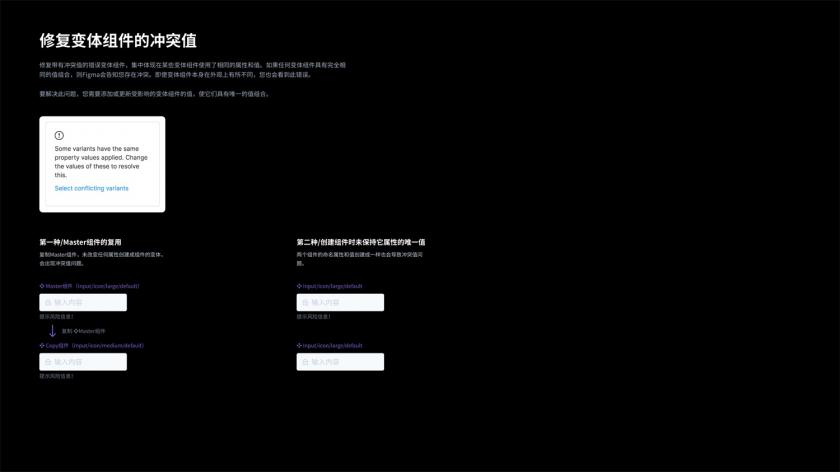

5. 修復變體組件的沖突值
修復帶有沖突值的錯誤變體組件,集中體現在某些變體組件使用了相同的屬性和值。如果任何變體組件具有完全相同的值組合,則Figma會告知您存在沖突。即使變體組件本身在外觀上有所不同,您也會看到此錯誤。
要解決此問題,您需要添加或更新受影響的變體組件的值,使它們具有唯一的值組合。
第一種:Master組件的復用導致沖突值
因直接復制組件,而未做任何改變創建成組件的變體組件,會出現沖突值問題。
解決方案:修改其中一個組件變體的樣式,保證每個組件變體樣式的特殊性。
第二種:創建變體組件時未保證它屬性的唯一值而導致的沖突值
兩個變體組件的命名屬性和值創建成一樣也會導致沖突值問題
解決方案:修改其中一個變體組件的命名,檢查并對比命名和變體組件是同一個,確保每個變體組件的屬性唯一值性。
管理變體組件
第一種/修改名稱
重命名屬性:單擊屬性,然后輸入更符合該屬性的描述名稱。
重命名值:雙擊值并輸入新名稱。
第二種/排序
重新排序?qū)傩裕哼x擇組件變體集,在右側屬性面板中,選擇屬性列表左邊,直至左側圖標出現,拖動排序。
重新排序值:直接選中值拖動排序,但只可在其父集間排序,不可跨其父集。

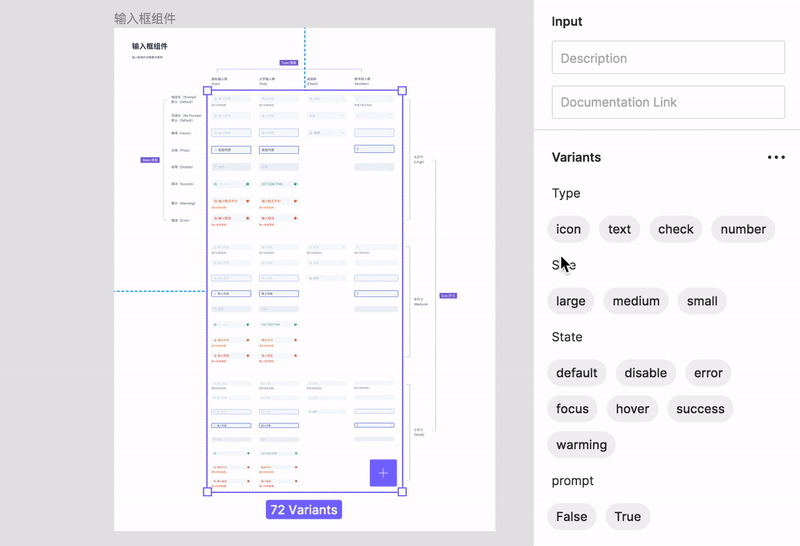

第三種/刪除屬性
選擇組件集,將鼠標懸停在右側屬性面板變體上,點擊「—」按鈕,即可刪除該屬性。
在刪除屬性前,請確保沒有任何變體使用它。

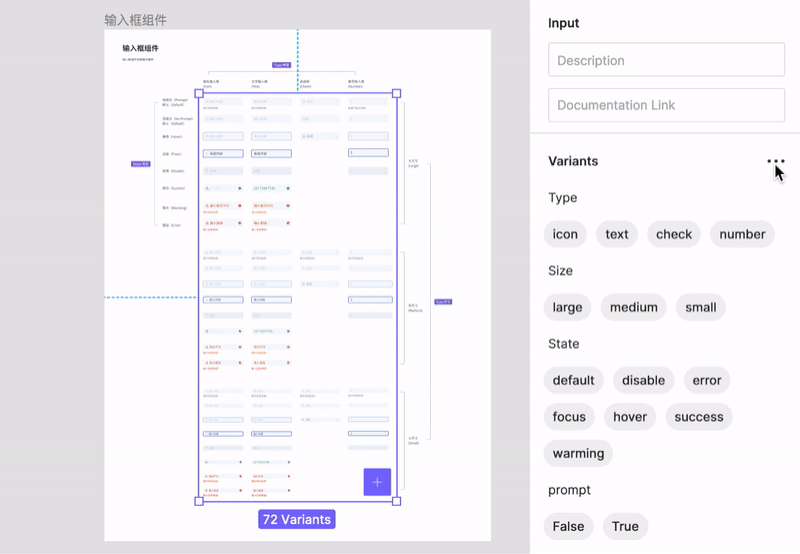

第四種/新增組件或?qū)傩?/p>
選擇該組件變體集,將鼠標懸停在右側屬性面板變體上,點擊「···」按鈕,可選擇新增組件變體。
或者新增屬性。
代碼邏輯

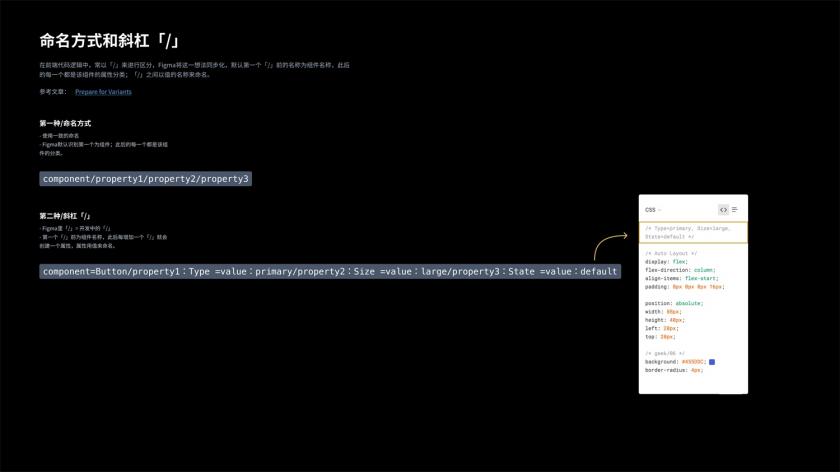

1. 命名方式和斜杠「/」
在前端代碼邏輯中,常以「/」來進行區分,F(xiàn)igma將這一想法同步化,默認第一個「/」前的名稱為組件名稱,此后的每一個都是該組件的屬性分類;「/」之間以值的名稱來命名。
示例:componentname/property1:Type=volue:primary/property2:Size =value:large/property3:State =value:default
最后
快來創建你的變體組件吧!
AI Design在Figma更新變體功能第一時間進行了變體組件轉換,F(xiàn)igma更新組件變體功能對組件庫資產的管理有巨大的改善,它的核心是用來高效管理多狀態屬性的組件。整篇文章從兩個方向介紹如何創建變體組件,無論是從零開始創建變體組件還是現有組件庫遷移,創建過程的關鍵步驟在于分類命名。變體組件能夠從一定程度簡化組件庫層級,也能解決實際應用的效率問題。
