iphone6/6+的適配原理和適配心得分享

目前很多移動UI設計師,開始了一個又一個的APPUI項目。只知道需要設計一個iphone 6+的尺寸,然后根據這個尺寸進行縮放,從而達到適配其他手機機型的方案。

iphone6適配

之前25學堂跟大家分享過:

1、最新WebAPP設計指南規范:適配iphone6技巧

2、iPhone 6/6Plus UI界面設計和適配尺寸規范

3、iPhone 6/6Plus APPui界面設計規范以及界面適配

等等優秀的關于iphone 界面設計尺寸的適配問題。 但是其中,有多少設計師真正理解這個適配的原理和做法呢?

今天25學堂的老譚童鞋利用周末的早上,跟大家一起分享下iphone6/6+的適配的真正原理。



第一步:回顧下主流iphone的分辨率pt、px和PPI

手機 pt px ppi
iphone4/4s/ 320x480 640x960 326
iphone5/5c/5s 320x568 640x1136 326
iphone6 375x667 750x1334 326
iphone6+ 414x736 1242x2208 (1080x1920) 401

對于6+之前的手機,pt和px的比例為1:2。而6+出來之后,這一比例達到了1:3。同時分辨率達到了1242x2208(使用ip6+截圖,再傳到電腦上看,就是這個分辨率),而iphone實際分辨率為1080x1920。分辨率的比率為1.15:1。

對于ppi,6+之前均為326,而6+之后變?yōu)?01。



在實際APP項目開發中,素材通常是移動UI美眉負責提供。從@2x到@3x,素材的分辨率提高了1.5倍。

例如一個@2x的素材大小為44x44,那么相應的@3x大小分辨率為66x66。



文件命名的方式依然沒變:${IMG_NAME}@3x.png這種形式了。

命名好的文件丟入資源文件夾內,只要代碼保持一致,文件名稱不變即可。



第二步:UI切圖到代碼這個過程,移動APP設計師必須了解的一個過程。

由于ip6+點(point)和像素的關系為1:3,因此,當UI設計稿基于1242 x 2208 分辨率【iphone6+】圖給定UI設計稿時,程序員進行實際換算為設計稿的 ?1/3。

app設計稿

適配問題其實在ip5出現的時候就存在了,喬布斯的3.5寸是最方便單手操作的尺寸已經成為過去,ip5的4寸屏幕扇了自己的臉。

隨著ip6的出現,屏幕分辨率也越來越多樣化,以前在iOS中很方便的寫死坐標法將越來越不好用了。因此需要進行適配。

可以對控件間距進行適配,也可以對控件大小本身適配。



知識點:?適配的總體原則就是相對布局了

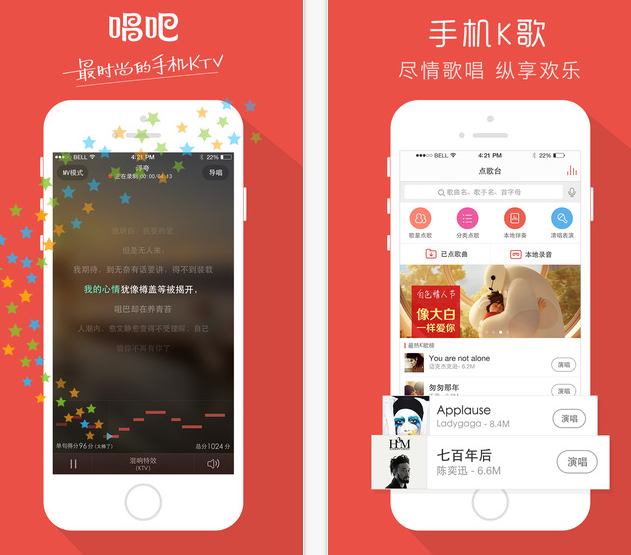

changba



第三步:機型尺寸適配

?從iPhone5(s)發展到iPhone6(+),由于高寬比保持不變,iOS對圖標、圖片、字體進行等比放大自適應,清晰度會有所降低。同時,絕對坐標布局會導致在大屏下出現偏左偏上的問題。從分辨率的角度來看,iPhone6沿用二倍圖(@2x),但需為iPhone6+提供更高的三倍圖(@3x);從屏幕尺寸角度來看,需要重新對UI元素尺寸和布局進行適配,以期視覺協調。

(1)按寬度適配

我們先來看一下iPhone4~6(+)的屏幕高寬比:

? ? ? ?iPhone4(s): ? 分辨率960*640, ? ? ? ? 高寬比1.5

? ?? ? iPhone5(s): ?分辨率1136*640, ? ? ? ? 高寬比1.775

? ?? ? iPhone6: ? ? ? 分辨率1334*750, ? ? ? ? 高寬比1.779

? ?? ? iPhone6+: ?分辨率1920*1080, ? ? ? ? 高寬比1.778

可粗略認為iPhone5(s)、6(+)的高寬比是一致的(16:9),即可以等比例縮放。因此可以

按寬度適配

?適配代碼: fitScreenWidth= width*(SCREEN_WIDTH/320)

這樣,共有iPhone3/4/5、6、6+三組寬度,在iPhone6、6+下將按比例橫向放大。

(2)按高度適配

? ? 在同樣的寬度下,iPhone4(s)的屏高比iPhone5(s)低,若縱向排版緊張,可以iPhone5(s)為基準,

按高度適配

?適配代碼:?fitScreenHeight= height*(SCREEN_HEIGHT/568)

共有iPhone3/4、5、6、6+四組高度,在iPhone3/4下將按比例縱向縮小,在iPhone6、6+下將按比例縱向放大。

這里需要注意iPhone/iOS雙環上網的熱點欄對縱向布局的影響:iPhone作為個人熱點且有連接時,系統狀態欄下面會多一行熱點連接提示欄"Personal Hotspot: * Connection",縱向會下壓20pt,[UIApplication sharedApplication].statusBarFrame高度變?yōu)?0pt;當所有連接都斷開時,熱點欄消失,縱向高度恢復正常為20pt。

(3)按字體適配

另外,iPhone的【設置】【通用】【輔助功能】中可以設置調節【更大字體】,

APP也可以按字號適配

例如適配表視圖(UITableView:UIScrollView),無法左右滑動,因此無論字號縮放比例多大,橫向都不應超過SCREEN_WIDTH。注意限定控件元素內容區域?qū)挾纫约伴g距,并設置適當?shù)腖ineBreakMode。表視圖支持上下滑動,因此縱向上的表格行高和內容區域高度可按字號縮放。

對于縱向也不支持滑動的視圖,在屏幕可見視區內排版時,最好不要隨字號縮放,否則可能超出既定寬高。

?最新APP設計教程_03

其他適配方法 還有:

1、對于ip6或者6+最簡單的適配方法就是:不適配。

從上面計算可以看出,ip5,6,6+的屏幕比例均為16:9。因此,當一個app【支持ip5】的話,那么在ip6/6+上運行時,系統將會對畫面進行拉伸,以便填充整個屏幕。

拉伸之后看起來圖標、字體、圖片什么的都變大了,并且清晰度降低了,感覺就是在PC上全屏運行FC模擬器玩游戲這種感受。雖然降低了用戶體驗,但是比以前屏幕頂端和底端出現粗又黑的黑條來說,簡直是好多了。



2、占屏比適配

對于不同手機,屏幕寬度是不同的。這樣兩個按鈕的間距在不同屏幕上就顯示合適了。使用[UIScreen mainScreen].bounds.size.width求出屏幕寬度。

當然也不一定使用屏幕寬度作為基準尺度,在實際應用中,還可以選擇superView frame的寬度、按鈕本身寬度、某個基準圖片的寬度等作為基準尺度。



3、比例縮放適配

這個是我們目前最常用的一種適配方式。根據屏幕比例進行適配。簡單而容易理解,適配效果也還不錯。

以上就是前輩們分享的關于iphone6/6+的適配原理和iphone6/6+的適配心得,希望對各位有所收獲。

最后還跟大家分享一篇《一篇厚道的Autolayout及VFL經驗分享》的博文。有興趣的設計師和交互設計師可以閱讀。關于ios?Autolayout的適配技巧。
