線性圖標是所有圖標中最基礎的設計形式，也是最簡單的入門。在我們后續設計其它的風格圖標前，首先要通過練習線性圖標來打下堅實的基礎。

什么是圖標的基礎，有兩個方面：

? 制圖的規范性

? 圖形的合理應用

只要圖形的設計能達到這兩個要求，才能在進一步的創作中施展拳腳。并且，我們的案例演示，也會在每種類型的設計中，通過最基礎的風格演示，一層層遞進演示其它設計風格的設計過程，充分展示任何設計風格與基礎之間的關系。

通過上一篇文章我們知道，線性圖標的設計首先要確定圖標的尺寸、描邊的粗細和繪制圖標的柵格系統，所以我們先確定圖標的規格為 28pt * 28pt，使用 2pt 的內描邊（設計中 PT 可以等同 PX ），然后再畫出柵格，并進行編組。

線形圖標設計演示

1. 搜索圖標

搜索圖標是 APP 中最常見的圖標，繪制原理也很簡單，就是一個圓和圓角矩形的結合。

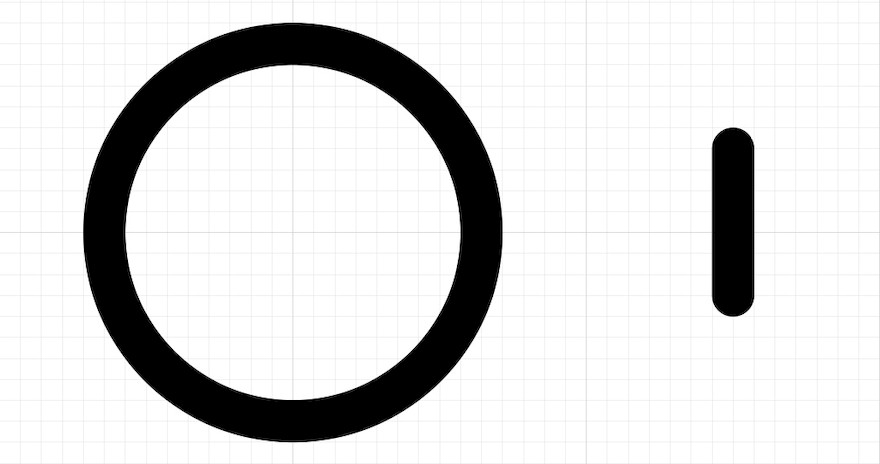

步驟 1：在案例中，設計的風格主要是偏圓潤一點的，那么鏡片的比例就要偏大。我們使用了尺寸為 20pt 的圓，和一個寬 2pt 高 9pt 的圓角矩形。

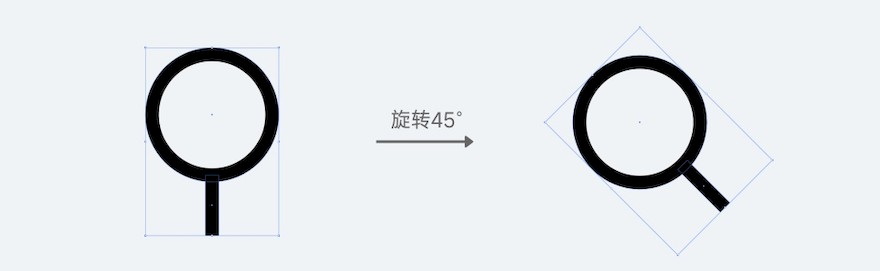

步驟 2：將矩形和圓形進行連接并且垂直方向居中、編組，然后旋轉 45 度。之所以要先垂直再旋轉，是因?yàn)槿绻苯赢?huà)出一條傾斜的矩形再去連接鏡片，那么矩形的中軸將很難移動到和圓心相交的位置。

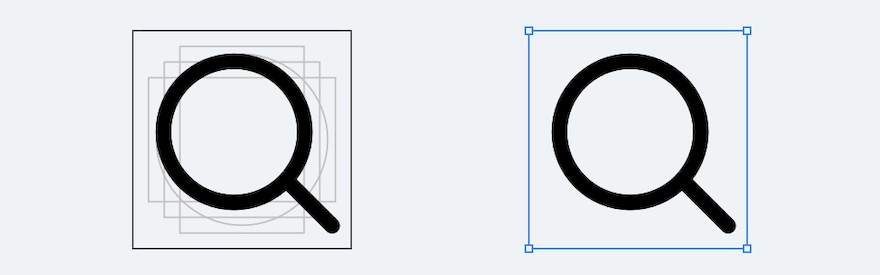

步驟 3：調整搜索圖標在模版中的位置，因?yàn)閹缀我曈X(jué)差的關系，要讓圖標重心平穩，那么就要向右下角偏移，最終效果見下圖。

2. 聊天圖標

聊天圖標的設計和搜索圖標一樣，需要通過幾何圖形的組合完成，但不同于搜索圖標的是，該圖標需要應用到路徑查找器面板的相關功能。

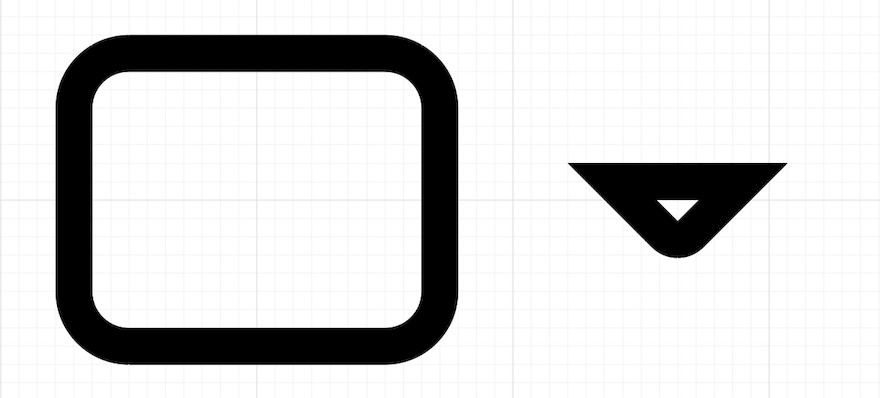

步驟 1：首先要畫出聊天氣泡的外輪廓，我們可以看出它是由一個圓角矩形和三角形組成，所以第一步要做的就是畫出這兩個元素。

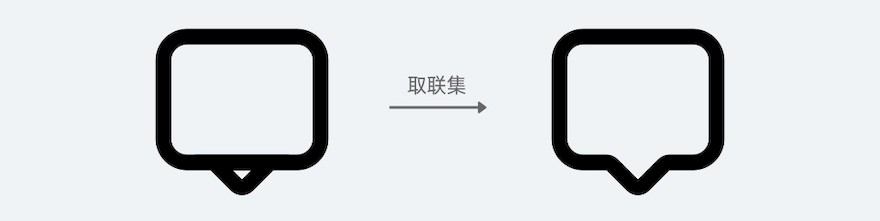

步驟 2：將它們連接并垂直方向居中，然后使用路徑查找器面板的「聯集」選項，將它們合并成一個圖形。

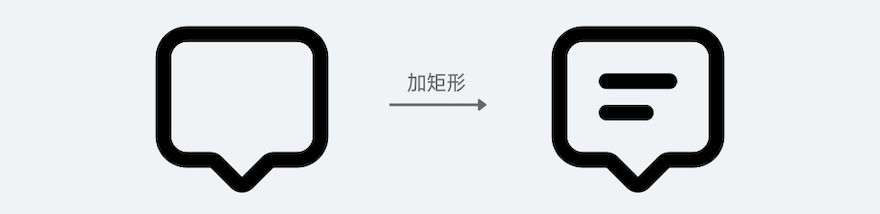

步驟 3：在輪廓內部畫一長一短兩條 2pt 寬的矩形。

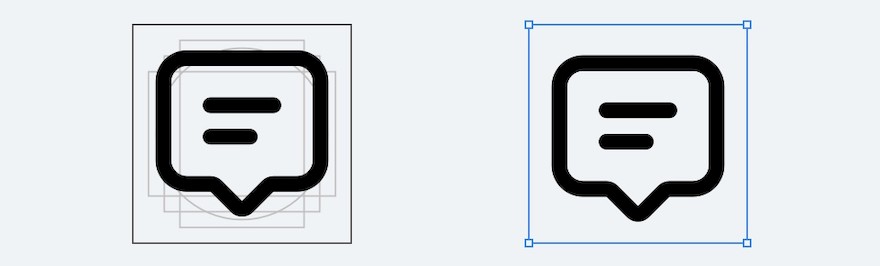

步驟 4：調整圖標在模版中的位置，根據視覺差要將圖標向下偏移，最終效果見下圖。

3. 查看圖標

查看圖標的設計也需要應用路徑查找器的功能，實現過程也非常簡單。

步驟 1：畫兩個 2pt 描邊，垂直方向?qū)R且相交的圓，并使用路徑查找器中的「交集」功能獲取它們相交的部分。

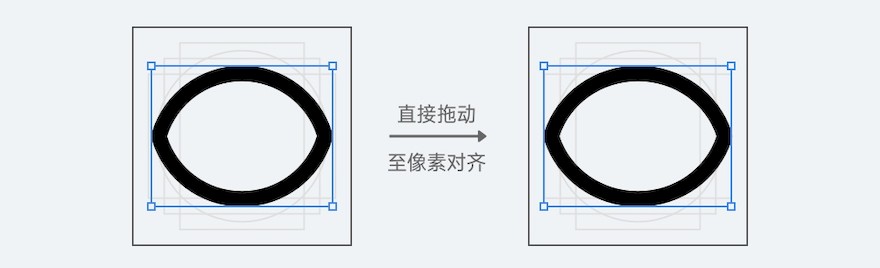

步驟 2：將這個圖形置入到模版中，然后可以通過拖動圖形大小的方式，更改它的左右兩邊到像素對齊的位置（這個形狀的比例發生變化是沒問題的）。

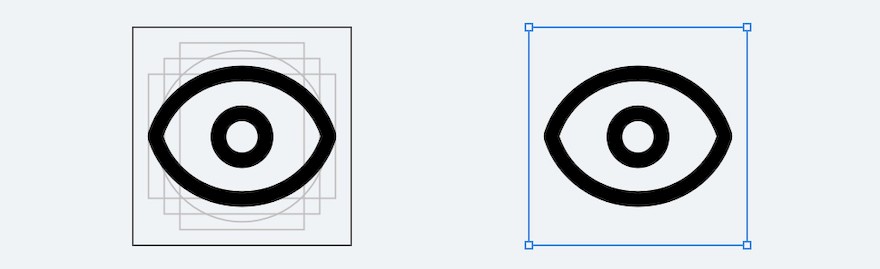

步驟 3：在中央位置添加一個 8pt 大小的圓，就完成了最終的效果。

4. 心形圖標

心形圖標如何繪制，對于新人來說是一個非常常見的問題。很多人都不知道具體該怎么畫出這個圖形，而心形圖標又幾乎被運用在所有應用中，所以我們就要巧妙運用幾何圖形的組合。

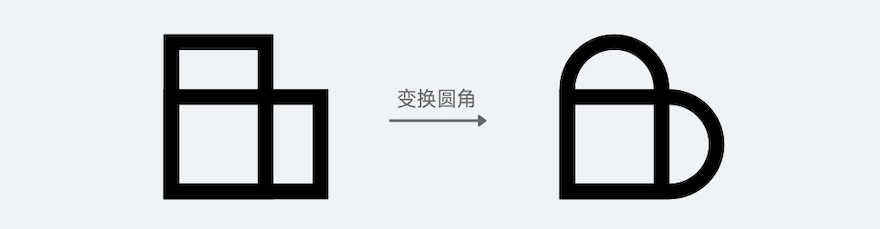

步驟 1：畫兩個矩形，一個豎直一個水平放置，并將上方和右側的兩個邊緣進行圓角處理。

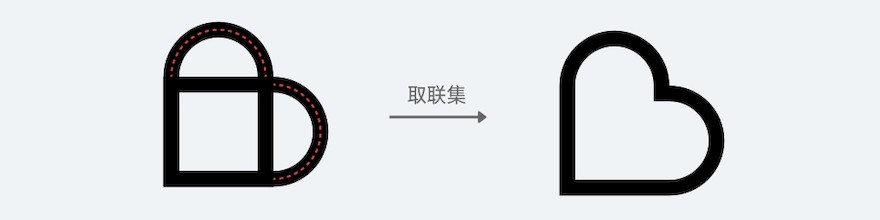

步驟 2：將兩個圖形進行移動相交，并保證上方和右側的兩個半圓正好緊貼在另一個矩形的邊緣，然后使用路徑查找器中的 「聯集」功能，就可以得到一個躺著的心形。

步驟 3：將心形進行旋轉，并置入到模版中，添加圓角細節，略微向下偏移，就可以得到下圖的最終效果。

5. 卡券圖標

卡券圖標有一個外輪廓和內部的虛線部分，外輪廓在上下有兩個半圓的凹槽，要通過兩個圓進行裁切。

步驟 1：畫一個 28pt * 24pt的圓角矩形，并在上下方各畫一個 4pt 大小的圓，與矩形的邊緣相交。

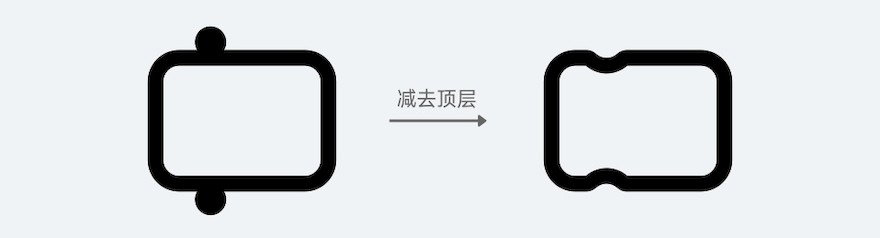

步驟 2：確認兩個小圓圖層順序在矩形的上方，然后選中三個圖層，使用路徑查找器中的「減去頂層」即可得到外輪廓。

步驟 3：最后，就是畫出卡片中的兩條「虛線」，再置入到模版中，就可以得到下圖的最終效果。

6. 房屋圖標

從房屋圖標的形狀中，我們可以看出它包含了三角、圓和矩形這三個形狀，主要的難點是如何通過三角形和矩形畫出外部的輪廓。

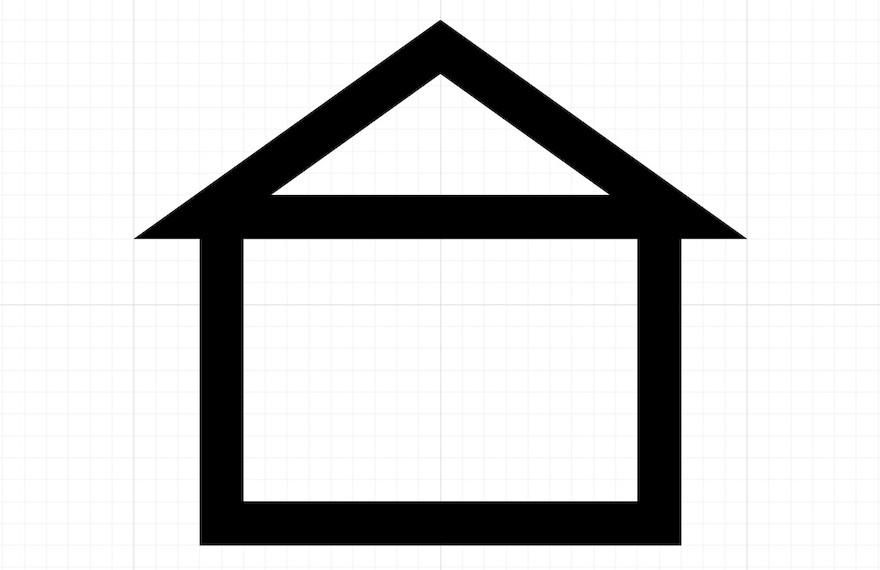

步驟 1：首先畫出一個 28pt * 10pt 的等腰三角形，再畫一個 22pt * 16pt 的矩形，將它們邊緣進行重疊。

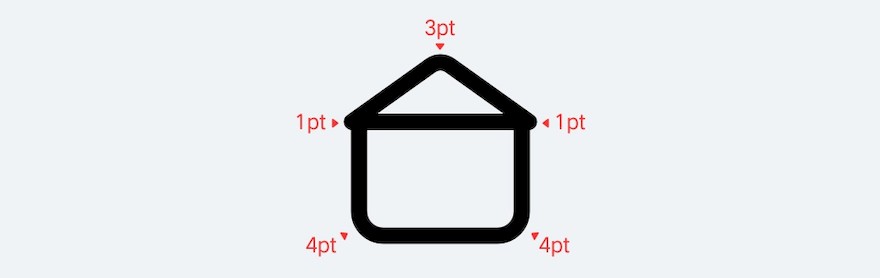

步驟 2：三角形三個尖角的圓角依次設置為 3pt、1pt、1pt（上、左、右），再將矩形下半部分的兩個直角添加 4pt 圓角。

步驟 3：執行「聯集」操作，生成完整的外輪廓。之所以先做圓角再執行聯集，是因?yàn)樘崆昂喜蓚€(gè)形狀，會導致一些尖角無法使用圓角工具。

步驟 4：畫出房屋中間的圓形，然后將圖形置入模版中，就可以得到下圖的最終效果。

7. 齒輪圖標

齒輪在 UI 中一般作為設置的圖標使用，也是常用圖標中最難畫的圖標之一。

步驟 1：畫一個 28pt 的大圓，然后再畫一個 8pt 的小圓，置于圓的左側。然后使用「旋轉工具」，將小圓旋轉中心固定到大圓的圓心中，按回車鍵，在彈出的對話框中選擇 60° 然后點擊復制按鈕，生成第二個圓。之后再按 Ctrl / Command +D 重復操作 4 次，就可以得到完整的圓環。

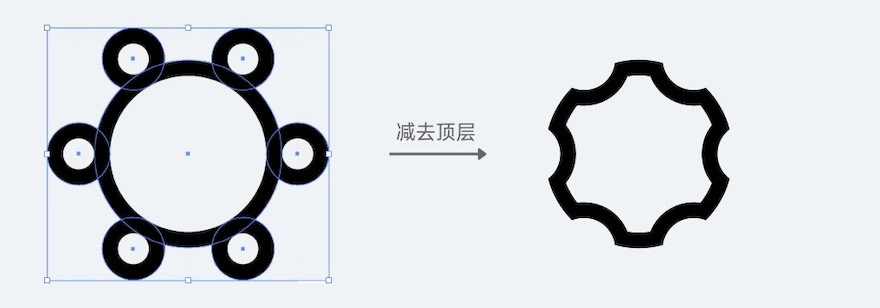

步驟 2：保證周?chē)?6 個圓在大圓的上層（一般來說，新畫的六個小圓必然在大圓上層），并將 7 個圓全部選中，執行「減去頂層」操作。

步驟 3：最后，將所有內圓角改為 2pt，再畫一個直徑 8pt 的內圓，然后在模版中調整到正確的位置即可，就可以得到下圖的最終效果。

8. 文件圖標

文件圖標也是一個很簡單，但是大多數人就是做不好的圖標，右下角的折角難倒了很多新手，在這里我們用一個簡單的方法進行實現。

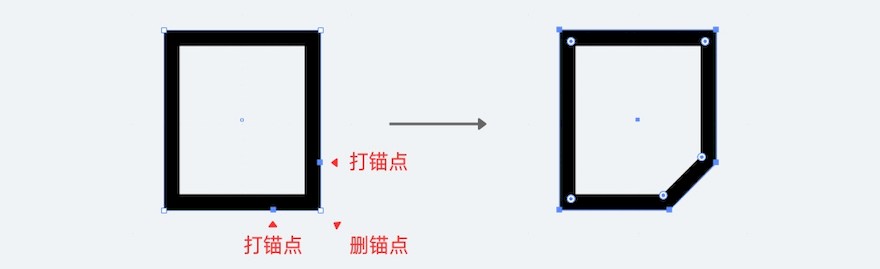

步驟 1：先畫一個 20pt * 23pt 的圓角矩形（高不是偶數，后面會解釋?zhuān)?，然后要先把右下角的缺口做出?lái)。這里如果要使用減去頂層的方法做也可以，但我們要用一個更簡單的操作，在右下角頂點上方和左側 6pt 的位置各添加一個錨點，然后使用「刪除錨點工具」刪除右下角頂點的錨點，就可以得到一個傾斜的切口。

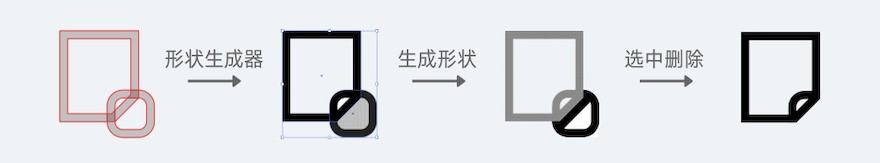

步驟 2：在右下角畫一個圓角為 4pt 的矩形，然后將其中一個邊與上個步驟的缺口相交，相交的部分即為折角的部分。這時候選中兩個矩形，使用「形狀生成器工具」（快捷鍵 Shift + M），點擊一下圖示的部分，就會生成一個新的形狀組，接著取消它們的編組，再選中多余的圖形進行刪除，就可以得到一個完整的折角效果。

步驟 3：最后，設置大圓角（4pt）和小圓角（2pt），并在內部添加3個圓角矩形，再根據幾何的視覺差將圖標置入模版中，向下移動一個像素，就可以得到下圖的最終效果。

線性圖標操作總結

作為圖文教程，沒辦法精細還原每一步操作，即使我們對第一部分的圖標設計理論已經有了深刻的認識，但在實際操作階段還是有很多小細節會阻撓我們的設計進度。下面，我們會列舉一些具體的問題，幫助大家更好地認識和解決操作過程中的難題。

1. 柵格的使用

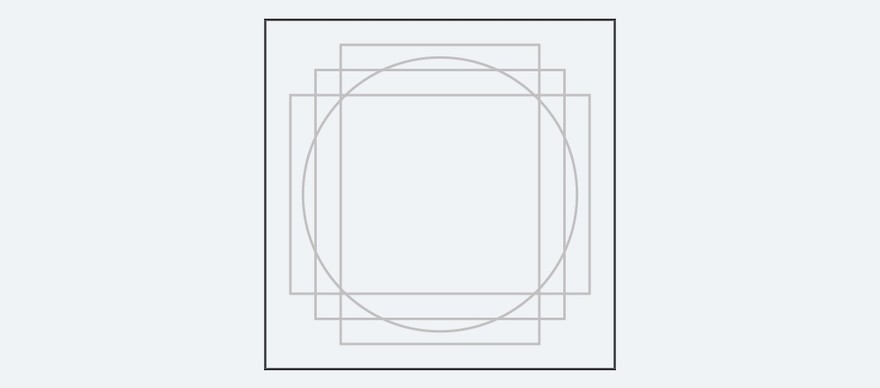

針對柵格的使用，為了便于演示，我都給出了具體的數值，在最后一步才置入到模版中。實際上，我們應該在一開始的繪制中就在模版中進行，而往往剛開始畫的圖形尺寸是不能代表最終效果的。

比如最后一個文件圖標中，為什么是 23pt，并且偏下 1pt。是因?yàn)橐婚_(kāi)始創建 24pt 高的矩形，在完成最終效果以后會發現重心上移，而且整體偏大了（下圖第一行），這時候縮減高度才能保證視覺的穩定性（下圖第二行）。而房屋屋頂?shù)娜切?，我們使用的?28pt 撐滿畫布，這也是經過了不斷地嘗試，測試了多種寬度和圓角效果后才確定出來的，并不是一蹴而就的。

2. 圖形的調整

圖形的不同角度、尺寸和比例，都會影響圖標最后呈現的效果，需要我們?cè)谥谱鬟^(guò)程中保持對圖形優化的態度，通過持續調整和對比找到最合適的結果。

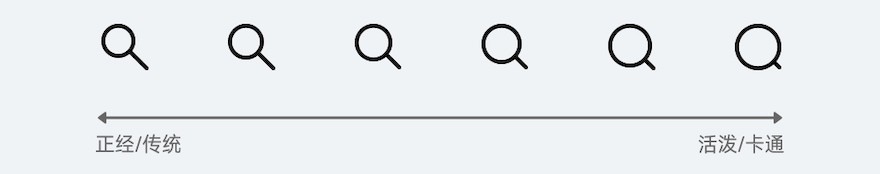

比如搜索圖標，重點在于圓和矩形的比例，不同比例會帶給我們截然不同的感受。

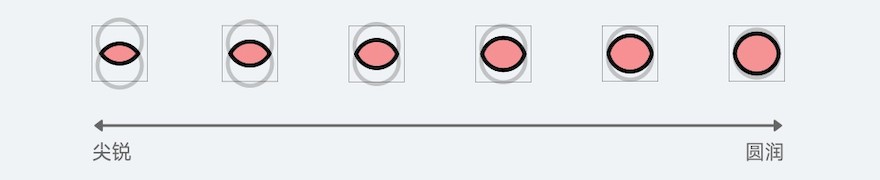

以及在查看圖標中，圓形相切的比例不同，也決定了最終呈現的效果差異，相交越少感覺越尖銳，相交越多則感覺越圓潤。

3. 多種操作方式

實現同一種效果，可以有非常多的操作方法，殊途同歸。雖然軟件只是實現設計的工具，但對工具的理解越全面越好，很多時候我們都可以嘗試使用不同的方法來實現相同的效果，而不用太拘泥于一種固定的形式。

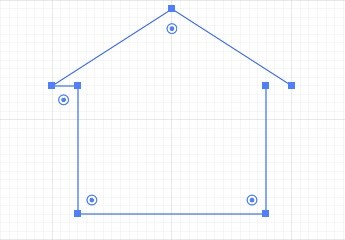

比如在房子圖標的繪制中，我們用的是三角形和矩形合并的形式制作的外輪廓。因?yàn)榫W(wǎng)格的存在，還可以直接通過鋼筆工具繪制，自由度更高，但對我們圖形把控能力的要求也更高。

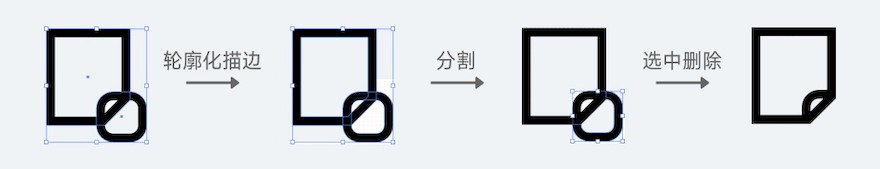

再比如文件圖標的步驟 2 中，用的是「形狀生成器工具」。如果將兩個圖形輪廓化，再使用路徑查找器中的「分割」，也能夠達到相同的效果。

結語

本篇教學的目的不是為了讓大家跟著我的步驟畫一遍，而是要從更多的緯度去思考設計過程中操作的細節。因?yàn)樗鼈兛雌饋?lái)實在是太容易了，從而使新人缺乏敬畏，直接跳過這個階段，開始設計一些復雜、花哨的圖標，比如下圖案例，這種做法對自身圖標水平的提升沒有任何作用。

新手想要開啟圖標的練習，就要從這些最基礎的線性圖標入手，不斷練習和思考如何通過正確、規范的操作制作圖標。如果實在不知道要畫什么，通過臨摹微信、QQ 等成熟的應用工具圖標即可。
